Tornillos Sinfín

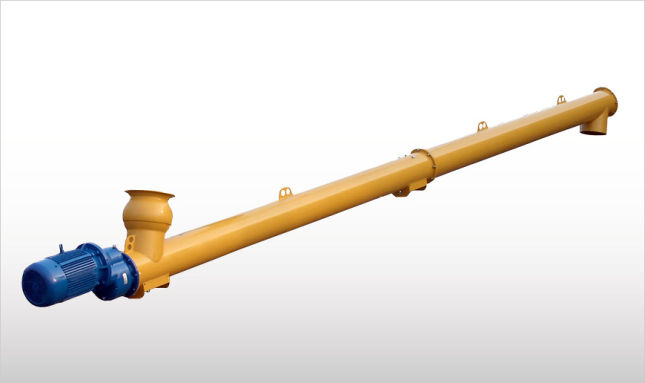

Tubular ES/TU
El tornillo tubular de WAM® es un sistema modular muy versátil que ofrece las soluciones de manejo de material normales.
Dependiendo de las características del material a ser manejado, diferentes tipos de soportes intermedio son utilizados, una variedad de sellos de ejes, transmisiones directas con o sin acoples, o montaje lateral con transmisión de cadena. Según la aplicación, los varios diseños de tornillos, así como la entrada y variaciones de salidas de toma están disponibles.
Un inmenso rango de modelos y accesorios mecánicos completan el variedad.
CARACTERÍSTICAS
- Alojamiento tubular en secciones con flanjes estandarizadas con secciones hechas a medida.
- Cilíndrico, bocas articuladas, entrada cuadrada o rectangular y tomas con franje perforado, según las normas de WAM®
- La compuerta de inspección bajo primera entrada y en cada soporte intermedio
- Libre de mantenimiento en soportes intermedios de aluminio, con auto-lubricación.
- Soportes extremos libre de mantenimiento, espacio reducido en bocas de salida con conexiones de bola giratoria.
- Unidades reductoras WAM® de acoplamiento directo o montaje desplazado, simple o múltiple etapa (acoplamiento directo, acoplamiento semi-elástico, transmisión de la cadena o transmisión del cinturón) con extremo incorporado, totalmente protegido.
- Flange de montaje de motor eléctrico estándar.
- Unidad moto reductora montada en lado de entrada o salida de material.
- Diámetros desde 114mm a 558mm.
- Capacidades de transporte desde 29 TON/Hr a 220 TON/Hr
- Longitudes desde de 1 mt a 15 mt

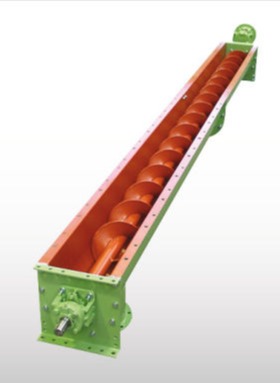

Canoa CAU/CAV
El sistema de transportador de tornillo sin fin modular CA es muy versátil y ofrece numerosas soluciones para transportar materiales en polvo o granulares. Los transportadores de tornillo CA están fabricados en acero al carbono con un acabado de superficie adecuado.
Se componen de un canal en forma de U (CAU) o V (CAV) equipado con al menos una boca de salida, una placa final en cada extremo del canal, un tornillo helicoidal soldado en un tubo central con un casquillo de acoplamiento en cada extremo, dos conjuntos de cojinetes de extremo con eje sello, un cierto número de cojinetes de suspensión intermedios dependiendo de la longitud total del transportador de tornillo sin fin y secciones de la cubierta del canal atornilladas. Además, los transportadores de tornillo sin fin CA están equipados con un motor de engranajes apropiado para la aplicación.
Dependiendo del material a manipular, los transportadores de tornillo sin fin CA vienen en un diseño liviano, medio pesado o extra pesado.
Todos los tipos están disponibles con certificación ATEX, Zona 22.

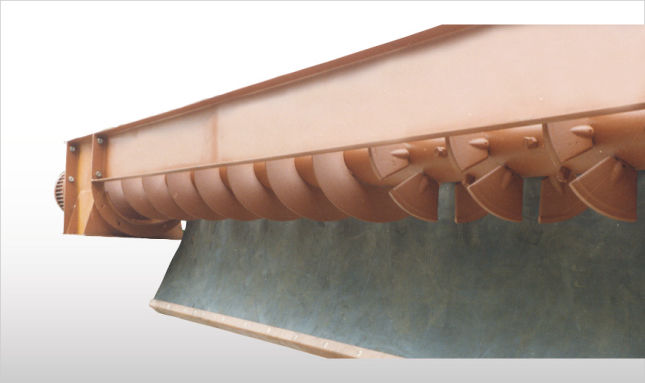

Para concreto CMC
El trasportador de Tornillo tipo CMC para concreto premezclado de WAM® actúan como un eslabón entre el mezclador de concreto y el moldes en la industria de prefabricado. Representa la mejor opción para evitar disgregado.
En la entrada, el transportador esta provisto de paletas ajustables a fin de lograr una mezcla homogéneo y reducir el requerimiento de fuerza. Además, alterando el ángulo de inclinación de las paletas, el rendimiento puede ser cambiado. El fondo de la carcaza, revestido con caucho resistente previene que las partículas más grandes se pegen entre el tornillo y el comedero. El fondo de la carcaza puede abrirse fácilmente para limpieza. La entrada de acero fundido viene con un sello del eje de ajuste manual . El transportador CMC, se proporcionan unidad moto-reductora de acoplamiento directo, con correa o cadena transmisión de WAM®.

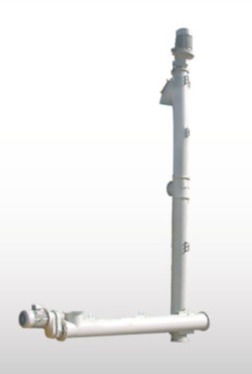

Vertical VE
El sistema de elevación de tornillo vertical VE consta de dos unidades: un alimentador de tornillo horizontal que recibe material de un silo, tolva u otro alimentador o transportador, y un transportador de tornillo vertical que eleva el material a una cierta altura. El material se puede descargar en una tolva de pesaje, en uno o más contenedores o silos, o en otro transportador o sistema de transporte.
Los componentes fabricados, los tornillos y los conjuntos de cojinetes están especialmente diseñados para este sistema para facilitar el mantenimiento.
El sistema de elevación de tornillo vertical VE se destaca por su alta eficiencia volumétrica y excelentes características mecánicas.
Micro-dosificadores MBF
Los micro dosificadores MBF para la dosificación en continua de polvo y granos son especialmente aptos a materiales poco corredizos que tienden a condensarse. Un diseño integral del sistema modular garantiza la solución adecuada para prácticamente todos los requisitos del usuario.
Se efectuaron algunas pruebas sobre el flujo de los productos y la tensión de los materiales para establecer la geometría óptima del cuerpo del micro dosificador. La geometría de las herramientas de homogeneización y alimentación y los materiales se probaron también antes de elegir el acero óptimo y los componentes del polímero SINT®.
Bajo solicitud la WAM proporciona micro dosificadores MBF en versión alimentaría aprobada por la FDA.

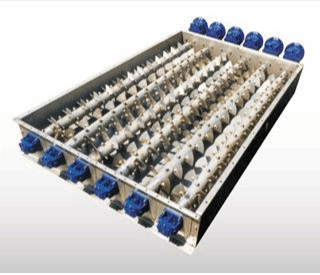

Extractores de Fondos MU
Los Extractores de fondo MU son la solución ideal para la descarga de materiales particularmente difíciles de tolvas o silos poligonales. Entre otros, se utilizan para la extracción de lodo biológico o industrial, desechos de papel, virutas de madera, serrín, así como la harina o salvado en la industria de la molienda de harina.
Los Extractores de fondo MU están equipados con un motorreductor para el eje del sinfín o, dependiendo de la aplicación, con una motorización para más sinfines.
